FC-GT-650温度校验炉

便携式干体温度校验炉 使用说明书

1、概述： 温度效验炉采用高稳定控温仪，均热块采用导热较好的合金材料。在技术上与国内外先进技术同步，在被插入深度、水平温场、垂直温场等技术方面处于领先水平。在所需的温度范围内使用，它可方便的设置并精确产生所需温度。它体积小、加热快速、控温稳定、无污染等特点，可将温度传感器与仪表进行整体校验，因此它易于携带，使用方便，易于快速可靠的温度校准，广泛应用于机械、化工、食品、药品等行业。

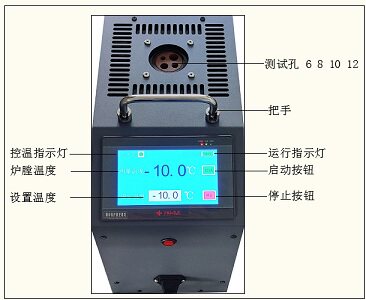

2、技术指标 温 度 范 围 50～650℃ 热 源 电热 仪 表 精 度 0.2 级 显示分辨率 0.1℃ 阱 深 160mm 阱 口 尺 寸 Φ40mm 箱 体 尺 寸 330×165×320mm 稳 定 性 ≤±0.5℃ 垂 直 温 场 从阱底向上10 mm内≤1℃ 功 率 3000W 测 孔 直 径 Φ6 Φ8 Φ10 Φ12 电 源 220V50Hz 2．操作方法： 操作前准备工作如下：1、检查按钮开关是否弹起。 2、放置恒温块注意事项：恒温块底部有个插孔必须和炉膛底部有一个控温偶对准之后慢慢放入! （1）、 接通电源，电源插头上方的风扇开关打开。(注：风扇从检测开始到结束一直开着。) （2）、 打开温控仪开关，温控表开始运行。所看到的界面即为基本界面。

（3）、 设定温度点相关操作如下： 在基本界面中，点按设定键PAR放开，进入设定温度设置，按移位键、调节小数点位置，增加键、减少键将SV窗口的数字值设为需要的温度点之后，再按一下设定键PAR将设定温度点进行确认保存。按住设定键PAR约3秒出现设置功能项，连续按出现功率，升温功率outH在出厂之前已经进行优化只需一个功率，预设为20％，不应超过20％。在设置功能项中出现COR时，设置调节温度偏差值， 保持约3秒自动回到基本界面，温度设定结束。

（4）、打开电炉开关，校验炉开始升温。当PV窗口的实际炉温和SV窗口的设定炉温接近之后，再恒温60分钟就可以进行热电偶的检测。

（5）、 检测完毕后，依次关闭电炉开关、温控仪开关（开关弹起），炉温降至100℃，关闭风扇
