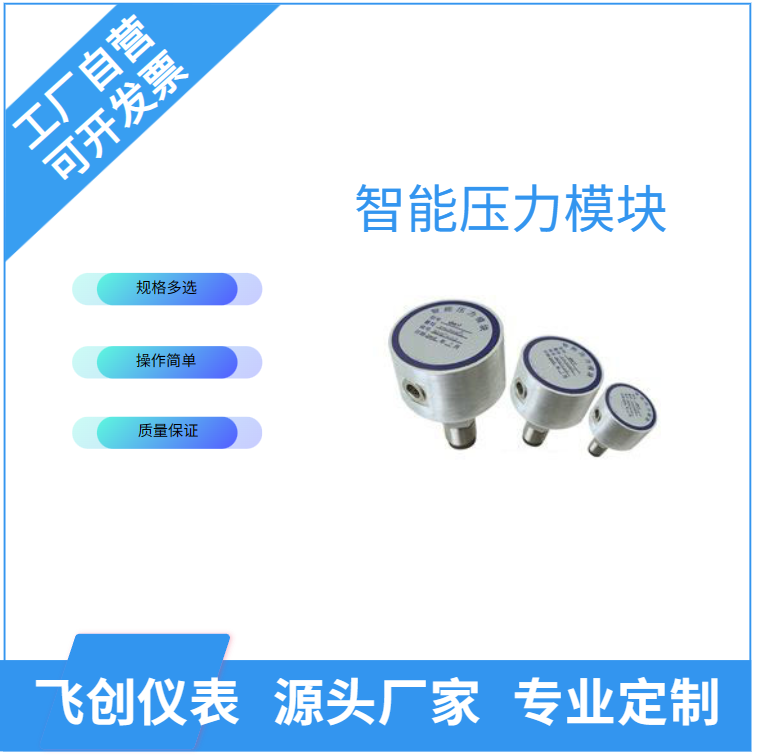

★统一制式信号传输，可与公司任一款数字压力计配接实现量程扩展。
★精巧牢固的外形结构，一体化封装，使用性能好。
★模块内置CPU，24位A/D，温度传感器，独立完成对压力传感器零点、线性、温度漂移的连续修正，保证输出信号的准确可靠。
★模块的长期稳定性（时漂），可通过主机适时修正，保证仪表长时间内的准确度。
|
名称 |
型号 |
量程 |
分辩率 |
准确度 |
|
智能真空模块 |
FC-YMZ-01 |
-98~0KPa |
1Pa |
0.05％F·S |
|
FC-YMZ-02 |
-60~0KPa |
1Pa |
0.05％F·S |
|
FC-YMZ-03 |
-25~0KPa |
1Pa |
0.05％F·S |
|
FC-YMZ-04 |
-10~0KPa |
1Pa |
0.1％F·S |
|
智能真空压力模块 |
FC-YMS-05 |
-100~100KPa |
1Pa |
0.05％F·S |
|
FC-YMS-06 |
-60~60KPa |
1Pa |
0.05％F·S |
|
FC-YMS-07 |
-25~25KPa |
1Pa |
0.05％F·S |
|
FC-YMS-08 |
-10~10KPa |
1Pa |
0.1％F·S |
|
FC-YMS-09 |
-4~4KPa |
1Pa |
0.1％F·S |
|
FC-YMS-10 |
-1~1KPa |
1Pa |
0.1％F·S |
|
智能气压模块 |
FC-YMQ-11 |
0~100KPa |
1Pa |
0.05％F·S |
|
FC-YMQ-12 |
0~250KPa |
10Pa |
0.05％F·S |
|
FC-YMQ-13 |
0~400KPa |
10Pa |
0.05％F·S |
|
FC-YMQ-14 |
0~600MPa |
10Pa |
0.05％F·S |
|
FC-YMQ-15 |
0~1.0MPa |
0.1KPa |
0.05％F·S |
|
FC-YMQ-16 |
0~2.5MPa |
0.1KPa |
0.05％F·S |
|
智能液压模块 |
FC-YMY-17 |
0~4.0MPa |
0.1KPa |
0.05％F·S |
|
FC-YMY-18 |
0~6.0MPa |
0.1KPa |
0.05％F·S |
|
FC-YMY-19 |
0~10MPa |
1KPa |
0.05％F·S |
|
FC-YMY-20 |
0~16MPa |
1KPa |
0.05％F·S |
|
FC-YMY-21 |
0~25MPa |
1KPa |
0.05％F·S |
|
FC-YMY-22 |
0~40MPa |
1KPa |
0.05％F·S |
|
FC-YMY-23 |
0~60MPa |
1KPa |
0.05％F·S |
模块选型方法
★ 首先，客户自己要清楚确认，现有被检压力仪表中的最大压力量程Pmax、最小压力量程Pmin、被检表准确度△被检、压力模块准确度△模块；
★ 按标准表准确度是被检表准确度的1/4量值传递关系，来计算要选择压力模块量程覆盖被检表量程倍数n;n=△被检/（△模块×4）；
★ 压力模块量程如下选择：
第一只压力模块量程P1必选Pmax,即P1=Pmax。第一只压力模块P1能够覆盖到被检表的量程是P1/n；
第二只压力模块量程P2，应选择小于P1/n的下一被检表量程；第二只压力模块P2能够覆盖到被检表的量程是P2/n；
第三只压力模块量程P3，应选择小于P2/n的下一被检表量程；第三只压力模块P3能够覆盖到被检表的量程是P3/n；
第四只压力模块量程P4，应选择小于P3/n的下一被检表量程；第四只压力模块P4能够覆盖到被检表的量程是P4/n；
…………
直到覆盖被检表最小量程Pmin。
例如：
现有一个电厂，该厂有以下量程的压力变送器-100KPa、5 KPa、10 KPa、25 KPa、60 KPa、100 KPa、160 KPa、1 MPa、2 MPa、6 MPa、10 MPa、25 MPa、30 MPa、60 MPa该批仪表的最高准确度为0.5％。首先，我们以标准器的准确度是被检表的准确度的1/4进行设计，然后，从最高量程向下考虑。我们是这样选择如下压力模块的：
第一步按上述计算方法中的第1、2条，已知：△被检=0.5％，△模块=0.05％，由此，确认压力模块量程覆盖被检表量程倍数n；n=△被检/（△模块×4） =0.5％/（0.05％×4）=2.5；
第二步按上述计算方法中的第3条，压力模块量程如下选择：
第一只压力模块量程P1必选60 MPa压力模块，即P1=60 MPa。第一只压力模块P1能够覆盖到被检表的量程是P1/n=60 MPa/2.5=24MPa；
第二只压力模块量程P2，应选择小于24MPa（P1/n=60MPa/2.5=24MPa）的下一被检表量程，即，P2=10MPa；第二只压力模块P2能够覆盖到被检表的量程是P2/n=10MPa/2.5=4MPa；
第三只压力模块量程P3，应选择小于4MPa（P2/n=10MPa/2.5=4MPa）的下一被检表量程，即，P3=2MPa；第三只压力模块P3能够覆盖到被检表的量程是P3/n=2MPa/2.5=0.8MPa；
第四只压力模块量程P4，应选择小于0.8MPa（P3/n=2MPa/2.5=0.8MPa）的下一被检表量程，即，P3=160KPa；第四只压力模块P4能够覆盖到被检表的量程是P4/n=160KPa/2.5=64KPa；
第五只压力模块量程P5，应小于64KPa（P4/n=160KPa/2.5=64KPa）的下一被检表量程，即，P5=60KPa；第五只压力模块P5能够覆盖到被检表的量程是P5/n=60KPa/2.5=24KPa；
第六只压力模块量程P6，应小于24KPa（P5/n=60KPa/2.5=24KPa）的下一被检表量程，即，P6=10KPa；第六只压力模块P6能够覆盖到被检表的量程是P6/n=10KPa/2.5=2.4KPa；
第七只压力模块量程P7，最后选择为-100KPa，P7=-100KPa。
参照以上模块选型方法从高到低选择合适的模块，再依据需要和使用习惯，配套FC-YBS系列精密数字压力计。
