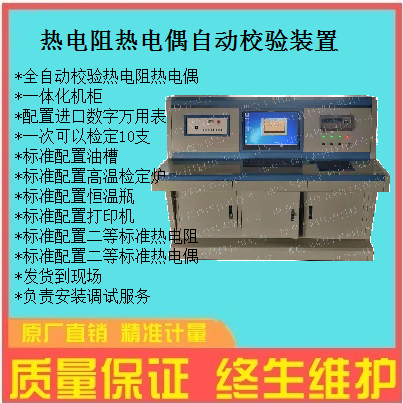

FC-WZJ-T热电阻,热电偶,智能温度校验台



产品型号：	FC-WZJ-T
产品特点：	,一体化温度校验台，智能一体化温度校验台，智能一体化温度校验系统装置

热电阻,热电偶,智能温度校验台的详细资料：

FC-WZJ-T智能一体化温度校验台概述： FC-WZJ-T智能一体化温度校验台是在Windows 环境下，完全使用Windows环境下的语言开发出的新一代产品，系统是以高档微机为核心，配以高精度进口数字万用表,以及低电势扫描开关、功率调节器等构成的测控系统。操作者可在中文Win98/ Win2000/ WinMe操作系统下方便地用鼠标进行全过程的操作,微机系统实时显示检定炉（或油槽槽、水）的控制曲线、温度及检定时间等参数。系统完全按照国家计量检定规程进行数据处理，并能打印各种记录表格、检定证书，还可保留原始记录以备将来查阅。系统完全实现了热电偶和热电阻检定过程的全部自动化，即：自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低，并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序，为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。 执行规程： 1、 JJG141－88 工业铂铑10—铂、铂铑13－铂热电偶 2、 JJG668－1997工业铂铑10—铂、铂铑13－铂短型热电偶检定规程 3、 3、JJG290－82工业用铂铑30—铂铑6热电偶检定规程 4、JJG351－1996工业用廉金属热电偶检定规程 5、JJG368－84工业用铜－康铜热电偶检定规程 6、JJG229－1998工业铂－铜热电阻检定规程 主要性能特点： 1、 高精度、高分辨率：准确度0.005% 分辨率0.1MV 2、 自动化程度高：自动控温、自动检定、自动进行数据处理、自动打印检定记录和检定证书。 3、 先进的操作方法：使用Windows软件编程，可Win98/WinXP系统用鼠标进行操作。 4、 显示直观：在检定过程中显示器实时显示炉温（或油槽、水槽等）温度变化曲线，冷端温度，控温偶的毫伏值（电阻值）和检定时间。 5、 功能齐全、配置灵活：可检定各种分度号的热电偶和热电阻，具有多种温度补偿方式及多种数表的接口驱动程序：检测温度点可任意设定，系统具有手动/自动切换功能，全按钮操作。 6、 炉温控制精度高、检定时间短：采用优化的炉温控制算法，保证检定过程温度变化率＜0.2℃/min，油槽＜0.04℃/10min. 7、 标准化程度高、报表规范：检定数据处理，检定记录：检定证书符合国家现行标准计量检定规程 8、 具有系统认证测试功能：系统备有热电偶、热电阻检定装置本身的认证测试模块，可自动对装置检定热电偶、热电阻的总不确定度，重复性误差以及检定炉和油槽的温场进行测试，并整理打印出认证报告。 9、数据管理功能：系统备有数据文件管理功能，可对检定报告进行存储、归档、检索。 10、保护措施完善：系统可对数字表、主控箱、可控硅调节器，专用接口以及导线连接情况进行自检。 11、硬件设计合理、制作工艺先进：主键部分均采用进口元件，可控硅调节器，可提供三路调节功能输出，对不同的控温对象转换提供方便。 主要技术指标 ★ 扫描开关寄生电势≤0.4 u V ★ 分辨率： 最高电势测量分辨力0.1 u V 最高电阻测量分辨力0.1m○ ★ 准确度 电势测量不确定度≤0.01% 电阻测量不确定度≤0.01% 热电偶检定不确定度≤1.2℃（含二等标准热电偶年变化0.7℃） 热电阻检定不确定度≤0.05℃ ★ 恒温的稳定度 热电偶检定过程恒温后炉温变化≤0.2℃/min 热电阻检定过程恒温后油槽温度变化≤0.04℃/min ★ 冷端自动补偿当冷端温度在（20±10）℃的范围内时，补偿误差≤0.2℃ ★ 检定温度：热电偶300～1100℃ 。 热电阻0～300℃（包括低温热电偶）。 ★ 检定支数： 热电偶可同时检定1—10支，廉金属偶同一温度点上可以混检。 热电阻可同时检定1—10支，热电阻允许在同一温度点上进行多批检定。 ★ 一次可连续检定点：热电偶4个，热电阻3个 ★ 检定时间：热电偶检定，正常条件下平均每百度约30分钟 ★ 本检定系统按现行国家计量检定规程进行数据处理。 ★ 工作环境：环境温度20℃±3℃ ，相对湿度≤75% ★ 使用电源：AC220V±10% 50±1HZ，要求接地电阻≤4Ω JC8100WT智能一体化温度校验台配置清单   微机系统 名称 单位 数量 备注 主机 套 1 配置P4 3.2以上2G  360G、光软驱，控制板卡（已装配） 显示器 台 1 19寸纯平液晶 激光打印机 台 1 CANON 通讯电缆 根 2   多用电源插座 只 1   数采控温系统 主控、调功箱 台 1 全自动可控硅调功保护器，多通道全电脑自动扫描切换系统等 测量控制电缆 套 1 高温五芯屏蔽线，12组×8m 万用表 台 1 KEITHLEY 6 1/2位（进口） 温度传感器 只 1 冷端补偿用             可选配件 管式检定炉 台 1 沿轴线的几何中心有大于60mm，1℃的均匀温场。炉内最高温度点±20mm内，温度梯度≤0.4℃/cm，温度范围：0－1100℃ 恒温油槽 台 1 室温+湿度——300℃自动恒温，不锈钢内胆外壳，温度波动度0.01℃/30min，温度均匀度≤0.01℃ 冰瓶 只 1   冰柜 台 1   碎冰机 台 1   操作台 台 1 1600×840×1300 二等标准铂电阻 支 1 WZPB－2 二等标准铂铑10—铂热电偶 支 1 WRPB－2 高精度铂电阻检定槽 台 1 -5－95℃自动恒温，不锈钢内胆外壳，温度波动度0.01℃/30min，温度均匀度≤0.01℃。如选改槽可取代油槽、水槽、冰瓶、碎冰机、冰柜
