一、概述

FC-E双转子流量计（以下简称流量计）是一种设计独特、经过精密加工装配的新型容积式双转子流量计。 一对螺旋转子是计量腔体内唯一的运动体， 起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。 该流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过， 从而不易卡表。 该流量计经过化学镀镍处理， 因此具有防腐、耐磨的特性，可代替不锈钢材质的双转子流量计。 该流量计的特点是： 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。 流量计通过的液体流量大，最大流量是同通径普通容积表的二倍左右。 使用寿命长，准确度高，可靠性强。 压内损失极小。 有线远传最长距离为1000米，脉冲信号输出N=0.1L（一个脉冲为1N），可直接与计算机联网。 本安防爆IaⅡCT6（本质安全型）；隔爆dⅡBT6（隔爆型）；防护IP56。

二、工作原理

如下图所示，该流量计通过一对回转的特殊螺旋转子，直接测量液体流量的容积。 双转子流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动，转子与计量腔壁间形成的封闭空间（图阴影部分）每回转一次排出8倍阴影体积。因此根据这一关系，只要计量转子回转的次数，即可计算出流量累积量，根据每秒的转数，即可测出瞬时流量。

三、技术性能

公称通径及流量范围 公称通径及流量范围见表一

表一

公称 通径 mm 流量范围(m3/h) 0.3mpa.s 以下 0.3~2 mpa.s 2~5 mpa.s 5~15 mpa.s 15~50 mpa.s 50~400 mpa.s 400~1000 mpa.s 1000~1500 mpa.s 1500~2000 mpa.s LPG 汽油 煤油 轻柴油 A重油 B重油 C重油 高 粘 度 液 体 8 0.04~0.4 0.04~0.4 0.04~0.4 0.04~0.4 0.03~0.3 0.03~0.3 0.03~0.3 0.03~0.3 15 0.25~2.5 0.25~2.5 0.25~2.5 0.3~3.0 0.3~3.0 0.3~3.0 0.3~3.0 0.25~1.5 25 0.6~6 0.6~6 0.6~6 0.6~6 0.6~6 0.6~6 0.6~6 0.5~5 0.5~4 0.5~3 40 5~20 4.5~20 4~20 3~20 2.5~20 2.5~20 2.5~20 2~13 2~12 2~10 50 6~30 5~30 5~30 4~30 4~30 4~30 3~30 2.5~25 2.5~20 2.5~15 80 30~80 20~80 15~80 12~~80 10~80 8~80 6~80 5~55 5~45 5~39 100 50~180 35~180 25~180 20~250 17~250 10~250 8.5~250 8.5~130 8.5~110 8.5~97 150 70~260 50~260 40~260 30~260 20~340 17~340 15~340 12~190 12~160 12~140 200 100~380 70~380 55~380 45~500 35~500 30~500 25~500 25~280 25~220 25~200 250 200~630 140~630 110~630 90~800 70~800 55~800 45~800 45~460 45~380 45~340 300 300~980 210~980 170~980 140~1100 110~1100 90~110 65~1100 65~720 65~590 65~520 注: 1.以上为准确度0.5级的流量计流量范围。 　　 2.如准确度为0.2级的流量计,流量范围上限值不变,下限值按量程比1：5计算,如准确度为0.1级按1:3计算。

四、外型尺寸

1.转子结构

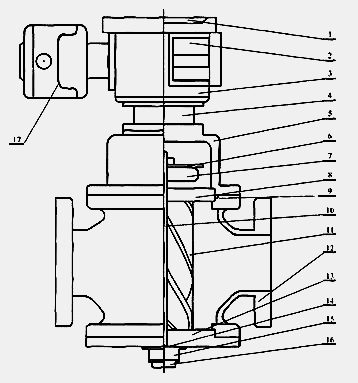

2.双转子变送器及智能表总体结构

A（上图）1.仪表盘2.电池3.二次表4.连接座5.U型帽6.发讯片7.定位齿轮8.上盖板9.O型环10.轴11.转子12.主体13.上盖板14.止推轴承15.调节螺钉16.底盖17.远传体   B 双转子变送器外型尺寸见下表 项目 型号　　 公称压力 （Mpa） 外形尺寸 法兰连接尺寸 螺栓 　　 L D H H1 D1 D2 D3 X Y h t t1 数量 螺纹 KK-E-80 1. 6, 2. 5 380 270 690 154 195 160 135 　 　 20 3 　 8 Ml 6 4. 0, 6. 4 380 270 690 154 220 172 140 127 128.6 30 7 5 8 M20 10, 16 　 　 　 　 　 　 　 　 　 　 　 　 　 　 KK-E-100 1. 6. 6.4 380 352 740 190 230 190 160 　 　 22 3 　 8 M20 4. 0, 6. 4 380 352 740 190 260 204 170 157 158.8 32 7 5 S M22 10, 16 　 　 　 　 　 　 　 　 　 　 　 　 　 　 KK-E-150 1. 6, 2. 5 560 420 840 220 300 250 218 　 　 27 3 　 8 M20 4. 0, 2. 4 560 420 840 220 330 280 228 216 217.5 38 7 5 1"' M24 10, 16 　 　 　 　 　 　 　 　 　 　 　 　 　 　 KK-E-200 1. 6, 2. 5 700 560 890 240 360 310 274 　 　 27 3 　 12 M24 4. 0, 6.4 700 560 890 240 375 320 284 258 259 34 7 5 12 M28 10, 16 　 　 　 　 　 　 　 　 　 　 　 　 　 　 KK-E-250 1. 6, 2. 5 1000 720 1 1 00 270 425 370 330 　 　 29 3 　 1"' M24 4. 0, 6.4 1000 720 1100 270 445 338 335 324 325.5 48 7 5 16 M28 10, 16 　 　 　 　 　 　 　 　 　 　 　 　 　 　 KK-E-300 1.6、2.5 1000 720 1230 400 485 430 390 　 　 30 4 　 1 '' M24 1. 6, 2. 5 　 4. 0, 6.4 1000 720 1230 400 520 451 392 381 328.6 51 7 5 16 M30   五、双转子型号表示方法： 基本型号 1 2 3 4 5 6 说明 公称通径 计数器 公称压力 特征 发讯器 工作温度 KK-E 　 　 　 　 　 　 表示：双转子流量计 　 8 　 　 　 　 　 公称通径为8mm 　 15 　 　 　 　 　 公称通径为15mm 　 25 　 　 　 　 　 公称通径为25mm 　 40 　   　 　 　 公称通径为40mm 　 50 　 　 　 　 　 公称通径为50mm 　 80 　 　 　 　 　 公称通径为80mm 　 100 　 　 　 　 　 公称通径为100mm 　 150 　 　 　 　 　 公称通径为150mm 　 200 　 　 　 　 　 公称通径为200mm 　 250 　 　 　 　 　 公称通径为250mm 　 300 　 　 　 　 　 公称通径为300mm 　 　 W 　 　 　 　 无表头脉冲发讯 　 　 J 　 　 　 　 机械计数器 　 　 E 　 　 　 　 电子计数器 　 　 H 　 　 　 　 回零机械计数器 　 　 　 1.6 　 　 　 公称压力为1.6Mpa 　 　 　 2.5 　 　 　 公称压力为2.5 Mpa 　 　 　 4 　 　 　 公称压力为4.0 Mpa 　 　 　 6.3 　 　 　 公称压力为6.3 Mpa 　 　 　 　 C304 　 　 转子为304不锈钢 　 　 　 　 C316 　 　 转子为316不锈钢 　 　 　 　 CC304 　 　 壳体、转子为304不锈钢 　 　 　 　 CC316 　 　 壳体、转子为316不锈钢 　 　 　 　 　 F 　 发讯器脉冲输出 　 　 　 　 　 I 　 发讯器电流输出 　 　 　 　 　 　 A 工作温度-20~+80 　 　 　 　 　 　 B 工作温度-20~+150 　 　 　 　 　 　 C 工作温度-20~+250 　 　 　 　 　 　 D 工作温度-20~+350
