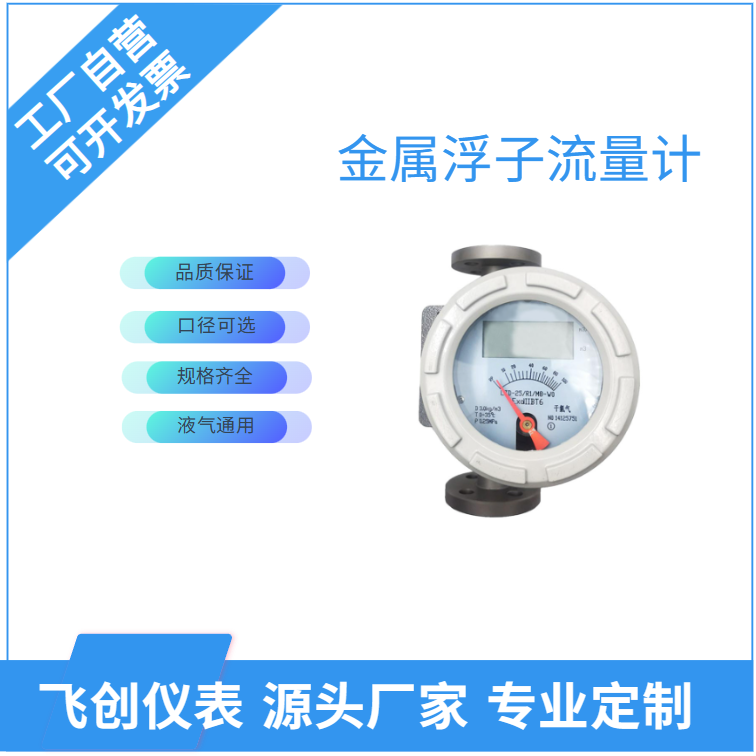

FC-LZ系列金属管浮子流量计适用于小口径和低流速介质的流量测量；工作可靠，维护量小，寿命长；金属管浮子流量计对于直管段要求不高 ；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方 式；多参数标定功能； 金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.

技术参数：
测量范围:水（20℃）1-200000 l／h、空气（20℃，0．1013MPa）0．03－4000m3／h参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)、<30mPa.s(F15.4-F15.8)、DN25: <250mPFa.s、DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型：－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6

产品选型


代号	测 量管结构
LZ-50	下 进上出
LZ-51	下 进上横出
LZ-52	下 横进上横出
LZ-53R	右 进左出
LZ-53L	左 进右出
	代号	接 液材质
	R0	0Cr18Ni2Mo2Ti
	R1	1Cr18Ni9Ti
	Rp	PTFE
	T1	钛 合金
	Rl	316L
		代号	管 道口径
		DN15	15
		DN25	25
		DN50	50
		DN80	80
		DN100	100
		DN150	150
		DN200	200
			代号	附 加结构
			无
			T	夹 套型
			Z	阻 尼型
			G	高 温型
			Y	高 压型
				代号	指 示器形式代码组合
				M1	就 地指示器，机械指示瞬时流量
				M2	供 电型，机械指示瞬时流量，液晶显示瞬时/累积流量
				M3	供 电型，无机械指示，液晶显示瞬时/累积流量
					代码	供 电方式
					无	只 限M1指示器
					A	220VAC，4－20mA输出
					B	电 池供电，无输出
					C	24VDC，二线制供电，4－20mA输出
					D	24VDC，三、四线制供电，4－20mA输出
						代号	防 爆标志
						l	本 安iaCT5方型壳体
						d	隔 爆Diibt4园壳体
							代号	报警或脉冲输出
							无	无报警或脉冲输 出
							K1	上限报警或一路 脉冲输出
							K2	下限报警或一路 脉冲输出
							K3	上、下限报警或 双路脉冲输出
