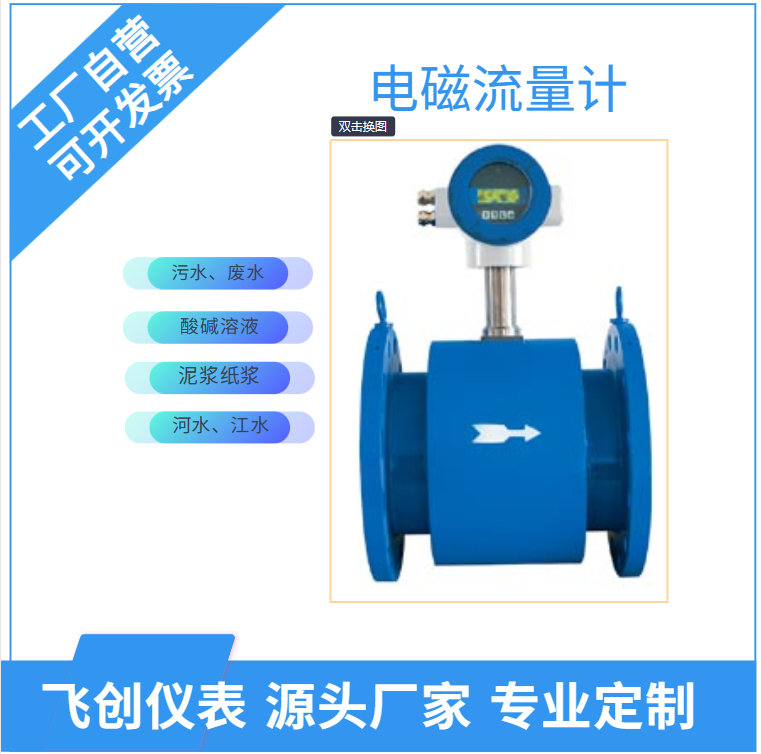

FC-LDE系列智能型电磁流量计采用世界最新技术。利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；智能型电磁流量计还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。智能型电磁流量计测量原理是基于法拉第电磁感应定律，智能型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计。智能型电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。智能型电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，智能型电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

产品特点： １、测量不受流体密度、粘度、温度、压力和电导率变化的影响； ２、测量管内无阻碍流动部件，无压损，直管段要求较低； ３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择； ４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1； ５、转换器可与传感器组成一体型或分离型； ６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠； ７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART； ８、转换器采用表面安装技术SMT，具有自检和自诊断功能；

主要技术数据： 整机和传感器技术数据 执行标准 JB／T 9248~1999 公称通径 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 最高流速 15m／s 精确度 DNl5～DN600 示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／s DN700~DN3000 示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S 流体电导率 ≥5uS／cm 公称压力 4.0MPa 1.6MPa 1.0MPa 0.6MPa 6.3、10MPa DNl5～DN150 DNl5～DN600 DN200～DN1000 DN700～DN3000 特殊订货 环境温度 传感器 -25℃- +60℃ 转换器及一体型 -10℃- +60℃ 衬里材料 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯F46、加网PFA 最高流体温度 一体型 70℃ 分离型 聚氯丁橡胶衬里 80℃；120℃订货时注明 聚氨酯衬里 80℃ 聚四氟乙烯衬里 100℃；150℃订货时注明 聚全氟乙丙烯F46 加网PFA 信号电极和接地电极材料 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 电极刮刀机构 DN300—DN3000 连接法兰材料 碳钢 接地法兰材料 不锈钢1Crl8Ni9Ti 进口保护法兰材料 DN65—DNl50 不锈钢1Crl8Ni9Ti DN200～DNl600 碳钢十不锈钢1Crl8Ni9Ti 外壳防护 DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68 其他传感器、一体型流量计和分离型转换器 IP65 间距分离型 转换器距离传感器一般不超过100m

转换器技术数据 电源 交流 85—265V，45—400Hz 直流 11—40V 操作键和显示 按键式 4个薄膜按键可设定选择全部参数，也可利用PC机RS232对转换器设定编程； 3行LCD宽视角、宽温、带背光显示； 第1行显示流量值； 第2行显示流量单位； 第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 磁键式 2个磁键用于显示参数的选择和复位，利用PC机RS232对转换器设定编程； 2行LCD宽视角、宽温、带背光显示： 第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 第2行：显示流量。 内部积算器 正向总量、反向总量及差值总量。 输出信号 单向模拟输出 全隔离，负载≤600D．20mA时； 上限：0—21mA可选，每档lmA； 下限：0—21mA可选，每档1mA； 正、反向流量输出方式编程。 双向模拟输出 下限限制为。或4mA，其他同单向模拟输出。 双向脉冲输出 两路输出分别对应正向和反向流量,频率0～800Hz,上限1~800Hz可选,每档IHz； 方波或选定脉宽，选定脉宽上限2．5S，每档1ms； 无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 双路报警输出 可报警编程高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选； 带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.与脉冲输出不隔离 数字通讯 　 RS232，RS485，HART

衬里的选择 衬里材料 主要性能 最高介质温度 适用范围 —体型 分离型 　 聚四氟乙烯（F4 是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 70℃ 100℃ 150℃需特殊订货 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 聚全氟乙丙烯（F46 同F4，耐磨性、抗负压能力高于F4。 同上 　 聚氟合乙烯（Fs 适用温度上限较聚四氟乙烯低，但成本也较低。 80℃ 　 聚氯丁橡胶 1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 80℃ 120℃需特殊订货 水、污水、弱磨损性的泥浆矿浆。 聚氨酯橡胶 1、耐磨性能极强。 2、耐腐蚀性能较差。 80℃ 中性强磨损的矿浆、煤浆、泥浆

进口保护法兰和接地法兰或接地环的选择 法兰种类 适用范围 接地法兰或接地环 适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 进口保护法兰 当介质有强磨损性时选用。

电极的选择 电极材料 耐蚀及耐磨性能 不锈钢0Crl8Nil2M02Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 哈氏合金C 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，"、、Cu"下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 钛 能耐海水、各种氯化物和次氯酸盐、氧化性酸包括发烟硫酸、有机酸、碱的腐蚀。不耐较纯的还原性酸如硫酸、盐酸的腐蚀，但如酸中含有氧化剂如硝酸、Fc＋＋、Cu＋＋时，则腐蚀大为降低。 钽 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质包括沸点的盐酸、硝酸和l 50℃以下的硫酸的腐蚀。在碱中刁；耐蚀。 铂／钛合金 几乎能耐一切化学介质，但不适用于王水和铵盐。 不锈钢涂覆碳化钨 用于无腐蚀性，强磨损性的介质。 注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

型号	口径
LDE	15~2600
		代号	电极材料
		K1	316L
		K2	HB
		K3	HC
		K4	钛
		K5	钽
		K6	铂合金
		K7	不锈钢涂覆碳化钨
			代号	内衬材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚录丁橡胶
			C5	聚氨脂橡胶
				代号	功能
				E1	0.3级
				E2	0.5级
				E3	1级
				F1	4－20Madc,负载≤750Ω
				F2	0-3khz,5v有源，可变脉宽，输出高端有效频率
				F3	RS485接口
				T1	常温型
				T2	高温型
				T3	超高温型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一体型结构
				J2	分体型结构
				J3	防爆一体型结构
